Толкатели кабельные

Линейка бензиновых и электрогидравлических кабелепроталкивателей.

Компактные и прочные устройства обеспечивают быструю и надежную транспортировку кабеля.

Толкатели предназначены для работы с длинными кабелями и легко управляются с лебедками. Толкатели рассчитаны на конкретные диаметры кабелей и могут работать в автоматическом режиме. Толкатели имеют небольшой вес. Высокая производительность, мягкая и плавная тяга. Толкатели помогают уменьшить тяговое усилие, требуемое лебедкой.

Консультация по выбору модели гидравлического толкателя троса, которая наилучшим образом соответствует вашим потребностям.

Характеристики

Максимальное толкающее усилие:8 кН (800 кг). Диаметр кабеля 60-140мм в соответствии с техническими характеристиками.

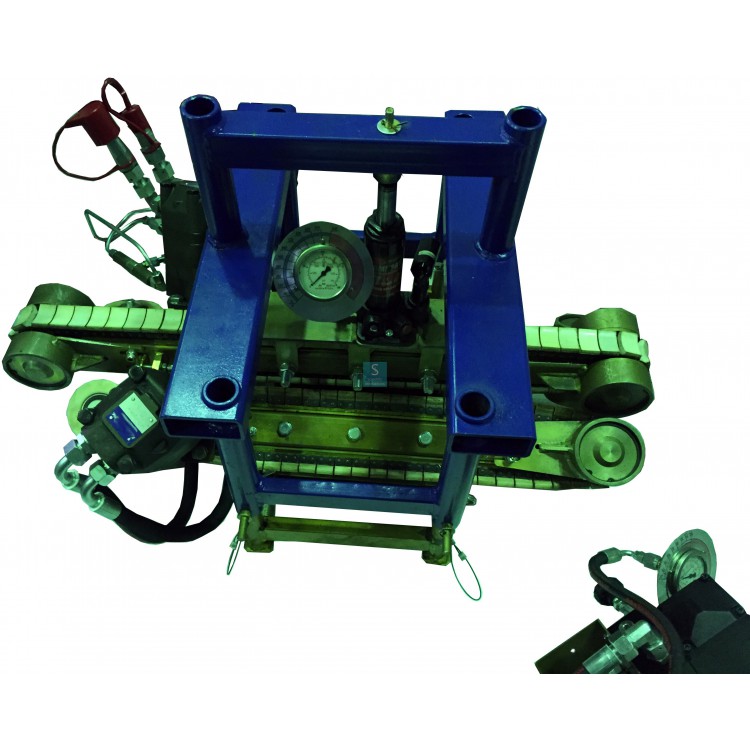

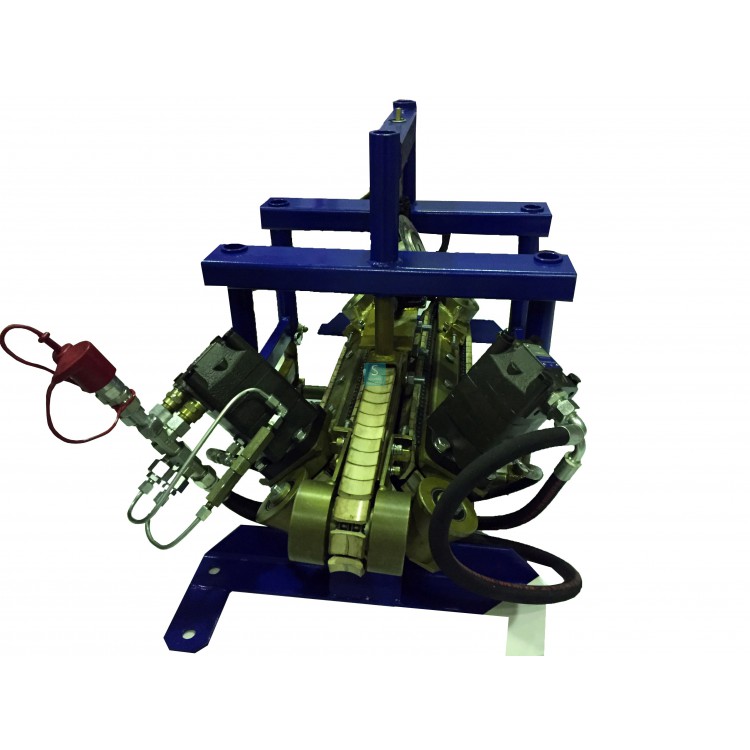

Кабельный толкатель ТСИ

Диаметр-60-140мм;

Сила-8000Н;

гидравлический привод;

Скорость-16м/мин;

Мощность двигателя-9.5л.с;

Скорость насосной станции-3600об/мин;

Расход насосной станции-30л/мин;

Давление гидравлики-160бар;

Размер толкателя/станции-900х500×550/ 900x500x550 мм;

Вес толкателя/станции-80/90кг.

Шланги стандартные, по длине обговариваются с покупателем, минимум 6м, насосная станция оборудована шасси.

Лебедка предназначена не только прокладывать но и для перетаскивания кабелей методом толкания. Может использоваться отдельно или в сочетании с машиной для натяжения кабеля. Устройство состоит из силового блока и подруливающего устройства.

При прокладывании силовых линий механическим путем и при тяговом усилии которое действует постоянно используются кабельные толкатели.

Подвижный элемент башмака закрыт специальным вкладышем(из резины) для предотвращения при прокладке повреждения внешней оболочки кабеля.

Для большей надежности и устойчивости толкатель кабеля, в заводском исполнении смонтирован на стальной раме.

Используется металлическая рама, для транспортировки по рабочим местам, на которой у устройства установлен бензиновый двигатель, а для удобства перемещения шасси с колесами.

В зависимости от длины прокладываемого кабеля количество используемых машин для тяги кабеля может быть различным(от одного до четырех-пяти).

Машины и устройства отличаются как по показателям так и по типу предполагаемой работы, заказчик всегда может выбрать нужный вариант.

Обратите внимание, что при прокладке кабеля тяговым методом необходимо присутствие нескольких электромонтеров у кабельного барабана и гидравлических/механических/спиральных кабельных домкратов для контроля всего процесса прокладки. По радиосвязи они могут в любой момент дать команду на остановку работ, а также управлять толкателями или кабельной лебедкой в процессе работы.

В процессе намотки кабеля используются барабаны линейных, угловых, обводных и других барабанов, а также барабаны для выхода в барабан.

Гидравлические толкатели — это полезные устройства для прокладки кабелей без применения ручного труда. Они ускоряют и облегчают работу работников. В устройстве используются гидромоторы, а в некоторых моделях электроприводы, так как система состоит из нескольких приводов. Это означает, что приводное усилие распределяется сразу на несколько шкивов, качество выдавливания кабеля выше, снижение давление в одной точке, улучшение контакта с кабелем и снижение давление на оболочку кабеля.

Кабель легко вводится в направляющую и извлекается из толкателя. Усилие может задаваться и контролироваться с помощью пульта дистанционного управления, оставаясь постоянным и регулируемым в течение всего процесса прокладки кабеля. Протяженность между пультом управления и модулем гидравлического привода составляет 20м. Соответствие при установке всем требованиям и нормам, предъявляемым к прокладке силовых линий.

Кабельный толкатель ТСИ.ЭЛ

Диаметр-60-140мм;

Сила-8000Н;

гидравлический привод;

Скорость-16м/мин;

Мощность двигателя-5.5л.с;

Скорость насосной станции-2900об/мин;

Расход насосной станции-30л/мин;

Давление гидравлики-160бар;

Размер толкателя-900x500x550 мм

Размер насосной станции-850x580x750 мм

Вес толкателя/станции-80/90кг.

Шланги стандартные, по длине обговариваются с покупателем, минимум 6м, насосная станция оборудована шасси.

Кабель легко вводится в направляющую и извлекается из толкателя. Усилие может задаваться и контролироваться с помощью пульта дистанционного управления, оставаясь постоянным и регулируемым в течение всего процесса прокладки кабеля. Протяженность между панелью управления и модулем гидравлического привода составляет 20м. Соответствие при установке всем требованиям и нормам, предъявляемым к прокладке силовых линий.

Толкатель для морских кабелей

По заказу изготавливаются гидравлические кабельные движители для прокладки подводных силовых линий.

Любой заказчик по индивидуальному заказу, по своим требованиям и проектам выбирает с учетом всех характеристик кабель, включая размер кабеля, допустимое тяговое усилие, усилие зажима и диаметр кабеля.

Гидравлический привод, бензиновый или дизельный двигатель. Возможен так же электропривод. Высокое тяговое усилие. Простое и надежное управление одним человеком.

Различные варианты исполнения для удовлетворения требований заказчика и проектов морской прокладки кабелей.

Компания так же производит оборудование для прокладки кабелепроводов на гусеничном ходу для телекоммуникационной отрасли.

Большинство кабелеукладочного оборудования может быть изготовлено по индивидуальному заказу, но имеются и стандартные решения для натяжных устройств и лебедок.

Гусеничные приводы подходят для применения в тех случаях, когда необходимо проложить, заменить или отремонтировать подводный кабель. Наши гусеничные приводы способны выдерживать высокие нагрузки.

Эти устройства так же могут использоваться для ремонта подводных кабелей. Гусеничные приводы управляются с помощью гидравлической трансмиссии и пульта управления и могут обслуживаться одним человеком. Благодаря прочной конструкции наши морские кабелепрокладчики могут работать в самых опасных условиях.

Кабельный толкатель ТСИМЭ с бензиновым приводом

Кабельный толкатель ТСИМЭ с бензиновым приводом

Диаметр-20-120мм;

Сила-6000Н;

гидравлический привод;

Скорость-16м/мин;

Мощность двигателя-9.5л.с;

Скорость насосной станции-3600об/мин;

Расход насосной станции-30л/мин;

Давление гидравлики-160бар;

Размер толкателя/станции-890x490x540/840x570x740 мм

Масса толкателя/станции-79/89кг.

На практике для облегчения прокладки кабелей и проводов вдоль кабельных трасс используются различные виды оборудования. Среди таких устройств можно выделить кабелепроталкиватели. Эти устройства позволяют перемещать кабели без повреждения труб и водотоков. Кроме того, они создают тяговое усилие, аналогичное усилию лебедки.

При формировании системы тяги толкатели устанавливаются в начале изгиба кабельной трассы. Толкатели компенсируют естественное натяжение кабеля и обеспечивают его безопасное перемещение по кабельной линии.

Толкатели состоят из набора стальных пластин, закрепленных снизу. Они устанавливаются на верхнюю часть раскоса. Для физической подачи оптоволоконного кабеля в кабелепровод используются гусеничные ленточные транспортеры с резиновой прокладкой, предотвращающей падение и повреждение кабелей в результате трения. Движение ленты осуществляется с помощью подшипников.

В зависимости от модели привода конвейерная лента может приводиться в движение бензиновым, гидравлическим или электрическим двигателем. Для каждого типа двигателей требуются линейные и реверсивные передачи.

Гидравлические тросовые приводы

Это устройство сочетает в себе функции лебедки и барабана. Они эффективно проталкивают кабели по трубам и каналам, создавая необходимое усилие, обеспечивая при этом безопасность и минимизируя риск повреждения.

Эти устройства могут использоваться для работы с оптоволоконными и силовыми кабелями. В их основе лежат гидравлические приводы. Съемный ленточный конвейер проталкивает оптоволоконный внутрь; оптоволоконный размещается на роликах с подшипниками. Для предотвращения повреждения оптоволоконного кабеля и его соскальзывания с ленты при движении установлены резиновые насадки.

Силовой частью механизма является двигатель. В разных моделях он может быть разным. Чаще всего используется бензиновый двигатель. Устройство поставляется с пультом дистанционного управления и может работать как самостоятельно, так и в сочетании с тросовой лебедкой.

Электрический кабельный толкатель ТСИМЭЛ-0,5

Электрические кабельные толкатели упрощенной серии ТСИМЭЛ-0,5 используются строителями при прокладке кабелей для уменьшения тягового усилия кабельных лебедок(гидравлических или механических, бензиновых или дизельных) и облегчения прохода кабелей в кабельных каналах. При прокладке кабелей в открытых траншеях, закрытых кабельных каналах, кабельных балках, кабельных опорах и оборудовании, сечениях, поворотных элементах, кабельных конструкциях, элементах кабельного ввода, кабельных роликах, защитных кабельных конструкциях, изгибах они облегчают прохождение кабелей через впадины, изгибы, трассы и т. д. При протаскивании кабелей нельзя применять усилия, превышающие нормы и требования, предъявляемые к прокладке кабелей.

Электрические кабелепроталкиватели можно использовать при наличии сетевого подключения.

Электрические толкатели для протяжки кабелей не выделяют вредных выхлопных газов и поэтому могут использоваться в плохо вентилируемых закрытых помещениях, кабельных туннелях и закрытых цехах, где управление толкателем может осуществляться от розетки.

Они являются одним из наиболее практичных устройств и материалов для прокладки кабелей и кабельных сетей.

Электропривод оснащен двумя специально подобранными, мощными и надежными электродвигателями. Каждый двигатель через надежный, долговечный и мощный редуктор синхронно передает крутящий момент на специальную обрезиненную дорожку. Ремни натяжения кабелей специально изготовлены под форму кабелей и выполнены из металлических цепей промышленной серии и специально вулканизированных резиновых листов. Цепь и вертлюг установлены на износо-и грязестойких закрытых подшипниках.
