Линии электропередачи представляют собой важные объекты инфраструктурного строительства. Силовые линии соединяют электростанции с населенными пунктами и представляют собой непростые сооружения, состоящие из длинных нитей, проводов, тросов, опор, изоляторов и вспомогательного оборудования. В процессе эксплуатации линии электропередачи подвергаются износу. Поэтому возникает необходимость в регулярном техническом обслуживании, капитальном и аварийном ремонте. Эти задачи выполняются ремонтным персоналом с использованием оборудования разного видов. Одним из таких технических средств является группа тяговых и натяжных тормозных машин. Эти машины помогают поставщикам электроэнергии быстро завершить строительство линий электропередачи путем их механического натяжения и ремонта.

Механизация таких процессов, как строительство, обслуживание и ремонт ЛЭП, помогает повысить производительность. Повышение производительности сокращает длительность рабочего дня, повысить качество работ и сократить число членов бригады. Поэтому в перечень требований к механизации входят также тягово-тормозные и натяжные машины. Эти машины предназначены для выполнения таких задач, как:

Натяжение проводов.

Стягивание кабелей.

Вытаскивание кабелей из земли.

Снятие кабелей с негабаритных заводских катушек-барабанов.

Подача кабелей в зоны натяжения.

Протягивание грозозащитных тросов.

Строительство канатных мостов и дорог.

Модели лебедок относятся к области подъемно-транспортного оборудования, например, для подъема и перемещения грузов, монтаж электрических сетей, бестраншейная прокладка новых подземных кабелепроводов и замены старых трубопроводов в виде канатных органов. Установка может быть использована в качестве системы бестраншейной прокладки. Техническая задача, заключается в расширении области применения за счет уменьшения габаритных размеров устройства. Указанная задача решается с помощью канатоведущего механизма, включающего шкив, являющийся приводным устройством. Два направляющих желоба, по которым проложен канат, канат имеет ходовую ветвь, идущая от одного направляющего желоба и попадает на другой направляющий желоб. Канат наматывается на направляющий желоб таким образом, что он проходит по другому направляющему, в отличие от механизма привода каната, имеющего по меньшей мере один шкив. Ходовая ветвь каната имеет средства для его натяжения, шкив имеет возможность вращаться с одинаковой линейной скоростью в зоне контакта с канатом, направляющие желоба одинакового диаметра. Они сопряжены друг с другом. Канат удобно укладывать таким образом, чтобы ветвь каната, сходящая с одного барабана, попадала в направляющий желоб другого барабана, расположенного с той же стороны. В этом случае барабаны сопрягаются таким образом, чтобы они могли вращаться в одном направлении. Для увеличения окружного угла кромки шкива целесообразно укладывать провод таким образом, чтобы ветвь каната, выходящая из направляющего желоба одного барабана, попадала в направляющий желоб с противоположной стороны. В этом случае шкивы могут вращаться в противоположных направлениях.

Тяговые лебедки устроены так, что фиксированный груз барабана с намотанной цепью или тросом движется с фиксированной скоростью, чему способствует поступательное движение вращательного движения барабана. Различные конфигурации привода и преобразовательные редукторы диктуют разновидности этих подъемных устройств, начиная от конфигурации привода и заканчивая разными типами редукторов. Рассматриваемые агрегаты могут включать в себя раму или корпус, элемент барабанного типа для намотки цепи (троса), тормоз, механизм привода и коробку передач.

Ручные модели предназначены для перемещения легких грузов по вертикальной и горизонтальной плоскостям при монтажных и погрузочно-разгрузочных работах, при этом ручные модели являются наиболее эффективным решением. В этих конструкциях для создания конструкции используется ручной барабан, червячный или рычажный привод, а также различные типы валов. Замена блока шкивов на более качественные модификации увеличивает силу тяги, одновременно уменьшая расстояние перемещения, а также увеличивает расстояние перемещения при улучшенной модификации. Можно использовать как в помещении, так и на открытом воздухе, а защитное устройство, известное как храповой механизм, предотвращает смещение груза в неправильном направлении из-за храпового механизма.

Кабельные электрические и гидравлические лебедки

Электрическая лебедка

Электрическая лебедка: разновидности

Общая компоновка электрической лебедки обычно практически одинакова в обоих вариантах. Оборудование состоит из двух барабанов (основного и вспомогательного), двигателя, редуктора и пусковой установки, а также двух барабанов, которые можно использовать для выполнения основных или расширенных функций. В раме, где соединяется механизм, установлены ролики, предотвращающие трение каната.

Для того чтобы протягивать кабельные линии в траншеях, колодцах и кабельных лотках, а также колодцы, в которых используется синтетические кабельные головки. Для всех действий предназначены кабельные лебедки.

Для того чтобы вводной трос не наматывался на барабан лебедки, используют лебедку. То есть провод или трос пропускают через барабан, поэтому диаметр, а также длина без ограничений. Хотя функции лебедок схожи (подъем-опускание и перемещение грузов), агрегаты отличаются, т.к имеют разные параметры. Разделение по конструктивным особенностям, габаритам, дополнительным опциям. Небольшой блок прост в установке и транспортировке. Питание от сети для подъема грузов разной массы на меньшую высоту. Механизмы, предназначенные для использования в различных сферах строительства и производства. Это сложные механизмы, у которых функции поднять/опустить и переместить грузы. Тяговое устройство для погрузочно-разгрузочных работ.

Электрические кабельные лебедки отличаются компактной конструкцией, большим тяговым усилием и высокой стоимостью.

Принцип работы электрической кабельной лебедки: кабельная головка кабельной лебедки соединяется с тянущим кабелем( который можно приобрести у нас)через кабельный ролик(3-4 оборота) на кабельной лебедке, а свободный конец кабеля проходит через кабельный ролик(3-4 оборота) на лебедке и тянется оператором. Усилие, оказываемое оператором на кабель, преобразуется в трение между кабелем и кабельным роликом, которое и создает тяговое усилие. Если ослабить натяжение троса, то тяговое усилие уменьшится или исчезнет совсем.

Электролебедки: Преимущества.

— Оператор применяет минимум усилий.
— В разы. Повышение производительности труда.
— Простота и легкость управления.
— Ремонтопригодность.
— Надежность устройства.
— Безопасность в использовании.

Оборудование оснащено электроприводом.

В таких отраслях, как строительство, промышленность и сельское хозяйство. Лебедки нужны и используются достаточно часто.

Лебедки гидравлические

У компании в наличии кабельные лебедки, натяжные тормозные машины и для реновации труб, а также доп. оборудование. С электрическими, дизельными, бензиновыми двигателями. У них отличное жидкостное охлаждение и большая надежность гидравлики. Система подъема рулонов, высококачественные сменные стальные, складные и нескладные барабаны. Также имеется привод, не позволяющий кабелю проскальзывать. Без цепи тихая машина. Надежные гидростатические тормоза. Введение увеличения новых технологий для высоких показаний производительности машин. Помимо этого, все устройства имеют высокий уровень экологичности. Машина значительно сокращает рабочее время. Мобильный агрегат может быть установлен в местах с ограниченным пространством. Небольшой размер и легкий вес, простота транспортировки и установки.

Это оборудование отвечает всем техническим требованиям, предъявляемым к протяжке электрических проводов под землей. Кабельные лебедки в конструкции имеют канавки, благодаря которым передают тяговое усилие на кабель и тянут его. Также приемный барабан лебедки не тянет и имеет конструктивные преимущества, как: скорость тяги не зависит от количества кабеля на барабане и рабочего количества кабелей. Канавки имеют тот же диаметр, что и кабели, поэтому не происходит повреждения кабелей и не снижается срок их службы. Кабестанный барабан проходит термообработку, поэтому он не изнашивается. Кабель на приемном барабане лебедки хранится без натяжения.

Весь ассортимент оборудования и устройств полностью соответствует международным стандартам и регламентам, касающимся проведения кабельных работ.

Чтобы вводные кабели не наматывались на барабаны лебедки, в них используется кабестан. То есть провод или трос проходят через барабан и у них нет ограничений по длине и диаметру.

Работа состоит в том, что трос протягивается через барабаны и натягивается на барабан. Благодаря большой мощности машина обладает высокой скоростью натяжения троса, что обеспечивает стабильную силу натяжения. Это самый распространенный способ натяжки троса, так как гидравлическая система в большинстве случаев не требует никаких дополнительных усилий. Кроме того, лебедки могут быть разделены на устройства ограниченной длины троса и неограниченные. В вторых используют катушки с тросами, которые подвешиваются над корпусом, чтобы облегчить перемещение. Например, когда требуется проложить силовые кабели, телефоны и многие другие с тягой до 100 т.

В устройстве используются материалы и электроника, прошедшая сертифицирование по всем международным требованиям.

Кабельные лебедки для протяжки кабеля

Современные технологии прокладки и оборудование для прокладки воздушных линий электропередачи под «тягой» (реверсивные лебедки, а не простое тормозное оборудование, которое можно оттянуть назад). Оборудование для торможения воздушных линий электропередачи Оборудование для строительства воздушных линий электропередачи. Все виды техники для прокладки ЛЭП: алюминиево-сплавные провода(AAAC), алюминиево-алюминиевые провода (ACAR),сталеалюминиевые провода (ACSS), ACSS, ACCC, кабеливолоконно-оптических(гибких)линий.

Тормозные и регулируемые по натяжению реверсивные гидравлические машины с гидравлической трансмиссией автоматически поддерживают заданное усилие натяжения. Усилие натяжения кабеля указывается в спецификации производителя кабеля и контролируется автоматикой, выводимой на панель оператора.

Гидравлические кабельные лебедки серии имеют механизм регулировки и автоматического поддержания усилия натяжения. Имеется регулятор натяжения и тормозное устройство(с управляемым гидравлическим приводом) для обеспечения усилия натяжения кабеля. Для прокладки требуется предварительная установка ведущего троса для натяжения кабеля.

Лебедки для натяжения кабеля устанавливаются на одноосные или двухосные прицепы и приводятся в действие гидравликой. Весь процесс укладки кабеля контролируется электронным цифровым устройством, которое регистрирует параметры натяжения и выдает значения(протоколы) в виде таблиц и графиков на ПК.

Существует три основных способа укладки:

1). Встраивание волоконно-оптических кабелей в грозотросы или фазные провода. Оптический грозозащитный трос(ОКГТ) или оптический фазный провод (ОПФП).

2). Использование стоек для подвески воздушного оптического самонесущего кабеля(ВОС) вдоль линии электропередачи.

3).Присоединение дополнительных волоконно-оптических кабелей к существующим грозозащитным тросам или фазовым проводам с помощью методов намотки или сматывания. При замене грозозащитных тросов на интегрированные с волоконно-оптическим кабелем грозозащитные тросы на существующих ЛЭП остаточная стоимость грозозащитных тросов должна быть включена в проект; при установке ОКГТ должны использоваться соответствующие фитинги и специальные способы подвески на опорах ЛЭП.

Оборудование для замены грозозащитных тросов на интегрированные волоконно-оптические кабели. Механизмы для подвески лебедок, буксировочных машин и отдельно стоящих оптических кабелей ОК. Вводы плоских кабелей и силовых кабелей.

Самонесущие изолированные кабели СИП предназначены для передачи по воздушным линиям электропередачи ВОЛС и по магистральным воздушным кабельным линиям ВЛ.

Высоковольтная передача. Высоковольтные линии. Гидравлические натяжные и тормозные машины для строительства воздушных линий электропередачи.

Строительство волоконно-оптических линий связи ВОЛС: технология, магистральная линия ВОЛС, распределительные линии связи. Волоконно-оптические сети являются одними из наиболее развитых и обладают высокой пропускной способностью. Проектирование и строительство должно осуществляться специалистами на специальном, специализированном оборудовании, с соблюдением строительных норм и с контролем протяжки на каждой машине. Волоконно-оптические сети являются одними из наиболее перспективных; работы по ВОЛС-надежный способ оснащения телекоммуникационных линий.

ОКГТ (оптический молниеотвод) — надежность линий ВОЛС, воздушных линий от 110кВ. ОКГТ-используется в магистральных линиях ВОЛС и транспортных сетях.

ОК(оптическийкабель) на основе волоконно-оптическихлиний связи(ВОЛС) в системах связи. Применение волоконно-оптических ВОЛС, подвешенных на опорах высоковольтных воздушных линий электропередачи, является перспективными более конкурентоспособным по сравнению с традиционными методами, такими как строительство оптических кабельных линий связи (ОКЛ), проектирование и монтаж ВОЛС. Любая система предполагает наличие сети, соединяющей города, мегаполисы и места проживания людей, как вариант, на основе одного из методов строительства линий электропередач, воздушных методов или телекоммуникационных систем для построения волоконно-оптической сети. Также может быть использована комбинация перечисленных методов.

Значительная конкуренция на рынке телекоммуникационных услуг обострила борьбу на этом рынке. Перед организациями стоит задача построить телекоммуникационную магистраль с минимальными инвестициями, которая окупится в ближайшем будущем. Оптимальным подходом является использование уже имеющихся элементов телекоммуникационной инфраструктуры и строительство там, где она уже существует, например, на автомагистралях, железнодорожных линиях, линиях электропередачи энергосистемах. Выбор того или иного метода зависит от ряда особенностей. Наша компания изучила опыт и технологии всего мира.

В последнее время одной из основных технологий стало использование волоконно-оптических кабелей. Оптические кабели устойчивы к воздействию электромагнитных полей и поэтому используются в высоковольтных линиях электропередачи для передачи электроэнергии.

Как уже отмечалось, даже технически успешные решения могут занять слишком много времени, нарушить связь и энергоснабжение или привести к длительному отключению линий электропередачи. Главное -прийти первым и удержать лидерство. Решающим фактором является то, какие услуги предоставляются: местные, междугородние или международные. Наше оборудование обеспечивает выполнение работ в кратчайшие сроки.

Энергетические компании предлагают широкий спектр услуг-от строительства линий связи до предоставления операторских услуг, а также продажи или сдачи в аренду предприятиями частным лицам кабеля, провода, волокна, каналов связи, телефонной связи и других услуг. Все эти виды деятельности могут приносить высокий доход при незначительных капитальных вложениях. Поэтому целесообразно использовать для прокладки новейшее высокотехнологичное оборудование. При выборе технологии прокладки кабеля следует учитывать ряд факторов, региональные особенности, климатические условия, время монтажа, возможность дальнейшего обслуживания, стоимость и надежность.

Компанией разработана линейка оборудования — гидравлические натяжные и тормозные машины для прокладки и замены грозозащитных тросов.

Для решения основного вопроса-выбора окончательного варианта построения волоконно-оптической системы на высоковольтной линии-необходимо ответить на вопрос. При наличии существующей линии электропередачи требуется ли замена грозозащитного троса? Для новых ЛЭП рекомендуется использовать новые грозозащитные тросы, так как ОКСН имеет предельное напряжение до 150кВ. В противном случае оболочка будет повреждена из-за наличия других фазных проводников, в которых возникают заряды и токи. Для гибких кабелей и проводов предельное напряжение составляет 175кВ; ОКГТ используется при замене молниеотводов из-за их плохого состояния. Новые грозозащитные тросы будут иметь более высокие характеристики.

Машины для реновации труб

.

Методы разрыва труб активно разрабатываются и целенаправленно применяются вот уже 50 лет быстрым ростом городского строительства, повышением плотности застройки и старением инфраструктуры. Бестраншейные методы строительства привлекли большое внимание в то время, когда открытые способы раскопки и перекладки трубопроводов уже невозможны или требуют больших капиталовложений в связи с развитием городской инфраструктуры и способов прокладки коммуникаций. Благодаря разработанным методам восстановления исключаются все риски, связанные с угрозой обрушения зданий, оседания фундаментов, смещения необходимых подземных сооружений, вынужденного повреждения зданий, а также нарушения или прекращения движения транспорта.

Сложные технологии по монтажу и агрегаты для прокладки силовых воздушных линий электропередач под «натяжением»(реверсивные лебедки, в отличие от простых тормозных машин, которые могут быть оттянуты назад). Это тормозные машины для ЛЭП. А также оборудование для протяжки воздушных силовых линий электропередачи. Оборудование для прокладки всех типов воздушных линий электропередачи: провода из алюминиевых сплавов(AAAC) провода из алюминиевых сплавов(ACAR) сталеалюминиевые провода (ACSS) ACSS, ACCC, оптоволоконные(гибкие)кабели. Реверсивные гидравлические машины с тормозом и натяжением, оснащенные гидравлической трансмиссией, автоматически поддерживают заданное натяжение. Гидравлические кабельные лебедки имеют механизмы для регулировки и автоматического поддержания натяжения. Для натяжения кабеля предусмотрены регуляторы натяжения и тормозные устройства с гидравлическим управлением. Лебедки для натяжения кабеля монтируются на одноосных или двухосных прицепах и имеют гидравлический привод. Весь процесс монтажа контролируется встроенным ЭВМ устройством, при работе которое регистрирует параметры натяжения, ведет запись и выдает значения в виде таблиц и графиков на ПК.

Для прокладки без затруднений провода, троса, кабеля прокладываются с помощью мобильных устройств.

При помощи легких мобильных устройств кабельные кабеля могут прокладываться без затруднений.

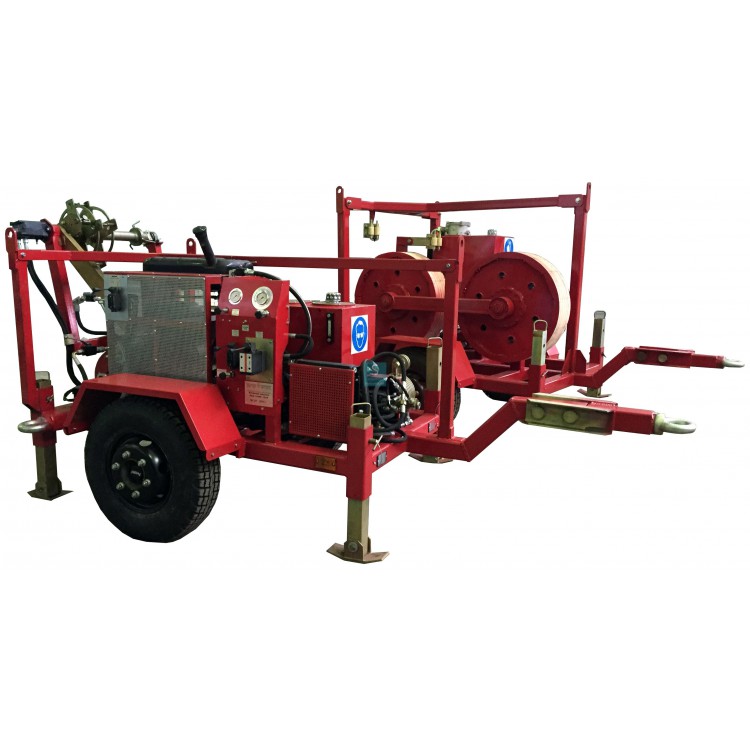

Кабестановые лебедки

Кабестанные лебедки работают от бензинового, дизельного либо электро двигателя. Кабестаны двухколесные обеспечивают постоянное усилие протяжки и стабильность хода.

Стравливание троса происходит за счет механического воздействия на стальной трос. Если трос не натянут, то стравливающее усилие прекращается.

Кабельная лебедка может комплектоваться следующими механизмами:

— Электронный записывающий прибор — показывает тяговые усилия, длину кабеля, протяжку кабеля. Записи сохраняются на компьютере и могут быть переданы на него.

— Динамометр показывает максимальное значение тягового усилия, и лебедка приостанавливается.

— Тип D на раме типа D.

— DR. Тип для прицепа.

— Тип TRH. Прицеп на бензиновом двигателе.

— DH – рамная конструкция, бензиновый двигатель.

— Тип TRH. Прицеп на дизельном топливе.

— DH — рамная конструкция, дизельный двигатель.

Натяжные лебедки (лебедки) применяются для протяжки кабельных трасс в траншеях, колодцах и трубах кроссовой канализации, монтажа воздушных линий электропередач и проводов.

Так же у нас есть сопутствующие товары:

—Применяются для предотвращения раскатывания кабеля или провода, а также тросов.

—Чулки предназначены для захватывания кабеля во время его раскатки.

—Роликами называют ролики, которые предназначены для протягивания кабеля и обеспечения безопасной его протяжки.

—Такие прицепы используются для перевозки кабеля и выгрузки его из машины.

—Подставка предназначена для разматывания лидер-трасса.

—Толкатель используется для прокладки кабеля в траншее, канале, люке, на кабельном лотке. Так же катушки могут быть использованы для разматывания кабеля.

—Домкраты для кабеля предназначены для поднятия барабана с кабелями и их разматывания.

Информацию по телефону, на почту.

Кабельные лебедки LSI экономят время и работу бригады кабельщиков. Кабельные лебедки LSI пользуются большим спросом у строительных бригад, поскольку они безотказно работают на всех этапах протяжки кабеля. В основе конструкции кабельных лебедок лежат научные исследования и практический опыт. Продукция отличается высочайшим качеством, надежностью, эффективностью, точно спроектирована для этих целей и доказала свою экономическую эффективность на долгие годы.

В дополнение к кабельным лебедкам разработаны прицепы и кабельные транспортеры для транспортировки кабельных барабанов в различных вариантах. В любом проекте, строительной организации, телекоммуникации или энергоснабжении необходимы кабельные прицепы и кабельные транспортеры. Кабельные транспортеры для кабельных лебедок необходимы для доставки кабельных барабанов к месту работы кабельной лебедки, намотки/размотки кабеля, загрузки кабеля на кабельный барабан и механизированного подъема его с земли. Прицепы с кабельными барабанами самостоятельно загружают кабельные барабаны.

Оборудование для транспортировки, погрузки и разгрузки кабельных барабанов и барабанов для кабеля HH, СН, ВН до 400кВ.

Кабельные лебедки обеспечивают быструю, безопасную и эффективную прокладку оптоволоконных, телекоммуникационных, одиночных кабелей, а также силовых кабелей среднего и высокого напряжения, позволяя монтажным бригадам прокладывать медные или алюминиевые кабели под землей или на столбах, прокладывать бронированные кабели, кабельные траншеи, кабельные лотки.

Кабельные лебедки для прокладки кабелей HH, СH, ВН 11кВ, 33кВ, 66кВ.

Оборудование, кабельные лебедки и аксессуары для прокладки и протяжки кабеля.

Материалы и оборудование для протяжки кабеля.

Запасы.

Обширный складской запас обеспечивает своевременную поставку деталей для монтажа.

Персонал.

Техническая поддержка со стороны опытных специалистов.

Доставка

Экспресс-логистика обеспечивает доставку оборудования в любую точку по любому маршруту.

Поддержка

Быстрая и качественная техническая поддержка и консультации по всем продуктам.

Отрасли промышленности- электроэнергетика, телекоммуникации, нефтегазовая промышленность, строительство, водоснабжение и канализация, железнодорожный транспорт, подводные кабели, телекоммуникационные кабели, производство, горнодобывающая и нефтехимическая промышленность.

Среди наших заказчиков-строительные компании, проектные организации, подрядчики, спецификаторы, оптовые и розничные продавцы, лизинговые компании и конечные пользователи, занимающиеся прокладкой кабелей, сращиванием кабелей, строительством кабельных подстанций, воздушных линий, кабелей низкого, среднего и высокого напряжения, прокладкой подводных кабелей и реконструкцией трубопроводов.

Оборудование поставляется в коммунальные службы, энергетику, энергоснабжение, телекоммуникации, железнодорожный транспорт, горнодобывающую промышленность, подводные коммуникации, нефтегазодобычу, нефтепереработку и нефтехимию.
